起源の場所:
トンコワン、中国
ブランド名:
Fangsheng
証明:
ISO9001:2015
モデル番号:
FHP2511GP01

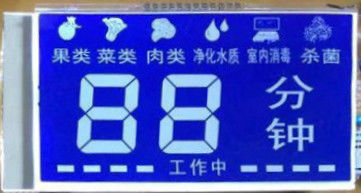

7区分LCDの表示HTN Lcdの否定的な表示パネルの注文のサイズLCDの表示モジュール
後部偏光子のタイプ:
3つのタイプの偏光子があります:伝達偏光子;transflective偏光子および反射偏光子。
A.LEDのバックライトが、反射偏光子を選ばなければ。
B.LEDのバックライトが必要なら、伝達かtransflective偏光子を選ぶことができます。
C. Transflectiveの偏光子は伝達偏光子よりよく、高いです。しかしtransflective LCDに伝達偏光子によって比較された均一軽い結果があります。さらに、LEDのバックライトが消えているとき、transflecitve LCDにまたよい表示結果があります。
D.伝達偏光子、そしてそれのためにそれが否定的なLCDかまたはLEDがバックライト常についている時よりよい使用伝達偏光子はあります。
基本情報:
|
項目
|
内容
|
記述
|
|
1
|
表示輪郭のサイズ
|
52の（h） * 45 （w） * 1.1 mm （t）
|
|
2
|
観覧のサイズ |
49 （h） * 40の（w） mm
|
|
3
|
電圧
|
4.5V
|
|
4
|
操作の温度
|
-20~70℃
|
|
5 |
変数を運転して下さい |
1/4義務1/3バイアス |
|
6
|
バックライト
|
導かれる3pcs
|
|
7
|
色
|
白い |
|
8
|
インターフェイス
|
Pin
|
LCDの接続モード。
あなたのPCBのLCDを接続する方法か。4タイプのあなたの選択のためのコネクターがあります。
1.メタル ピンのコネクター。それは非常に共通の関係の方法です。ピンはPCBの穴に挿入し、それをはんだ付けするべきです。それは非常に強く、しっかりしています。LCD、LEDのバックライトかPCBはLCDモジュールとして一緒に接続することができます。
LCDおよびPCBはよく密集させることができるさもないとLCDは表示されるか、またはどうしても部品を表示できませんことを関係のために確かめなければならなければ。
しかしシマウマのストリップは安いです。
3。ヒート シールのペーパー。ヒート シールのペーパーは適用範囲が広いです接続します方法を。ヒート シールのペーパーはLCDおよびPCBで直接熱くする押すことである場合もあります。しかしシールのです数年後に酸化させること容易先頭に立って下さい。
4.FPC （適用範囲が広いプリント回路）関係。FPCのコネクターはまた適用範囲が広いです接続します方法を。ヒート シールのペーパーと比較されるFPCの質は非常によいです。それはよい関係の方法ですが、価格および工具細工充満はより高いです。
点検標準
|
表面 点検
|
18 （下位）
|
条件のPostive LCDの表示: Punctiform不完全（汚れたのLcd 点、汚れた点が付いている貼りつけ用紙、ガラス 表面損傷、偏光子の損傷 （貼りつけ用紙の後に視覚です） Φ= （L +W）/2 L=Length W=Width |
点検 標準 |
≤10型 |
11~30型 |
31~80型 |
>80型 |
|
φ≤0.1mm |
無視される |
無視される |
無視される |
無視される |
|||
|
0.1mm<> |
3 | 3 | 2 | 2 | |||
|
0.2mm<> |
1 | 1 | 0 | 0 | |||
|
0.25mm<> |
0 | 0 | 0 | 0 | |||
|
0.3mm<> |
0 | 0 | 0 | 0 | |||
|
0.10mm<> |
3 | 3 | 2 | 2 | |||
|
注: 1. 0.15mm5mmは<>、上記の欠陥の状態V/A区域の外にあるとき無視することができます。 特別な署名する状態またはサンプルが顧客の要求に応じてあります |
|||||||
|
条件否定的なLCDの表示: Punctiform不完全（汚れたのLcd 点、汚れた点が付いている貼りつけ用紙、ガラス 表面損傷、偏光子の損傷 （貼りつけ用紙の後に視覚です） Φ= （L +W）/2 L=Length W=Width
|
点検 標準 |
≤10型 | 11~30型 | 31~80型 | >80型 | ||
|
φ≤0.1mm |
6 | 5 | 4 |
3 |
|||
|
0.1mm<> |
3 | 3 | 2 | 1 | |||
|
0.2mm<> |
0 | 0 | 0 | 0 | |||
|
0.25mm<> |
0 | 0 | 0 | 0 | |||
|
0.10mm<> |
6 | 5 | 4 | 3 | |||
|
注: 1. 0.1mm5mmは<>、上記の欠陥の状態V/A区域の外にあるとき無視することができます。 2. 特別な署名する状態またはサンプルが顧客の要求に応じてあります |
|||||||
