詳細情報 |
|||
ドット マトリクス: | 20 * 4つの点 | 電圧: | 5.0V |
---|---|---|---|
LCD のタイプ: | stn 液晶 | 表示モード: | 透過性 |
ハイライト: | Lcdのドット マトリクスの表示,色 LCD の表示モジュール |
製品の説明

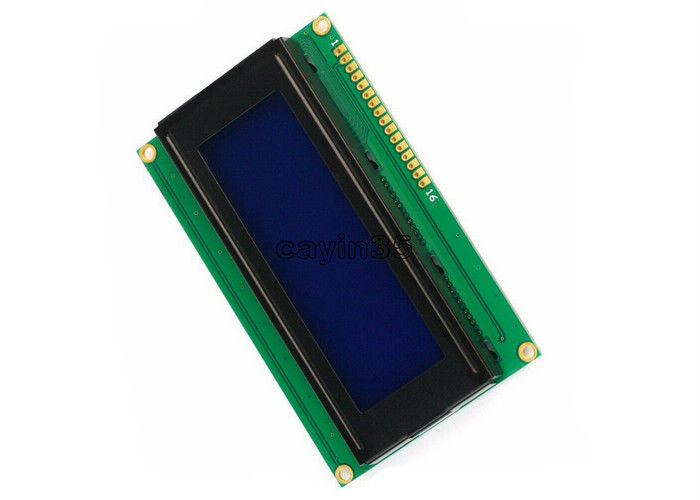

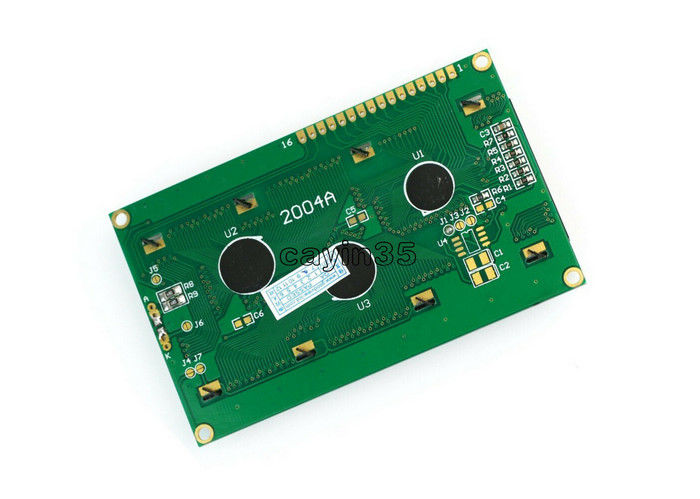

2004 204 20×4文字LCDディスプレイモジュールICコントローラブルーブラックライト
A.基本情報
1.本モジュールはコントローラ内蔵の低消費電力キャラクターLCDモジュールです。
2.モジュールはMCUと簡単に接続できます。
3.表示形式:20文字×4行
4. Arduinoベースのプロジェクトにとって素晴らしいことです。
5.供給電圧:5V。
6.シリアルLCD 20 x 4モジュールを完全に組み立ててテストしました。
7.白いテキスト、青いバックライト。
アナログインタフェース。
9.サイズ:98 x 60 x 12 mm。
2.モジュールはMCUと簡単に接続できます。
3.表示形式:20文字×4行
4. Arduinoベースのプロジェクトにとって素晴らしいことです。
5.供給電圧:5V。
6.シリアルLCD 20 x 4モジュールを完全に組み立ててテストしました。
7.白いテキスト、青いバックライト。
アナログインタフェース。
9.サイズ:98 x 60 x 12 mm。
項目 | コンテンツ | 説明 |
1 | アウトラインサイズを表示 | 98(H)* 55(W)* 3.55 mm(T) |
2 | 表示サイズ | 70.4(H)* 20.8(W)mm |
3 | 電圧 | 3.3 V、5.0 V |
4 | 動作温度 | -20〜70℃ |
5 | ドライブパラメータ | デューティ1/16、バイアス1/5 |
6 | バックライト | ホワイトLED |
7 | 色 | 青または黄 - 緑 |
8 | ドライブIC | ST7920 |
ディスプレイ仕様 :

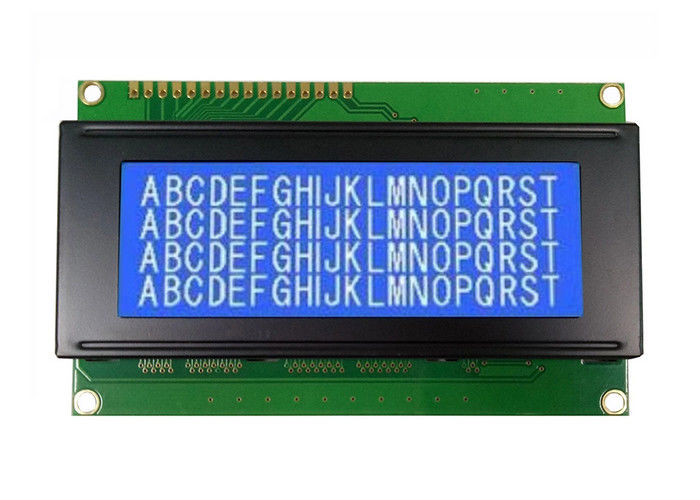

<< 表示文字: 20文字×4行文字フォント:5X7dors +カーソル
<< 表示色 - 表示背景色: STN、ブルーイエロー
<< 偏光モード: 正、半透過
<< 視野角: 6時00分
<< 表示デューティ: 1/16駆動バイアス:1/5
<< キャラクタジェネレータROM(CGROM): 8320ビット(192文字×5×7ドット)&(32
文字×5×10ドット)
<< キャラクタジェネレータRAM(CGRAM): 64×8ビット(8文字×5×8ドット)
<< 表示データRAM(DDRAM): 80×8ビット(最大80文字)
<< 機械的特性(単位:mm)
<< 外形寸法: 98.0X60.0X13.5
<< 表示領域: 76.0X25.2文字フォント:5X7ドット+カーソル
<< 文字サイズ: 2.95×4.7ドットサイズ:0.55×0.55
<< 文字ピッチ: 3.55X5.35
<< 重量: 60グラム
<< 電源 : + 5V
C.構造図
ピン番号 | シンボル | 関数 | リマーク | |
1 | Vss | 電源 | 0V | |
2 | Vdd | + 5V | ||
3 | Vo | LCD用 | 変数 | |
4 | RS | レジスタ選択(H:データL:命令 | ||
5 | R / W | L:MPUからLCM H:LCMからMPU | ||
6 | E | 有効にする | ||
7 | DB0 | データビット0 | ||
8 | DB1 | データビット1 | ||
9 | DB2 | データビット2 | ||
10年 | DB3 | データビット3 | ||
11 | DB4 | データビット4 | ||
12年 | DB5 | データビット5 | ||
13年 | DB6 | データビット6 | ||
14年 | DB7 | データビット7 | ||
15年 | A | LEDユニットの陽極 | ||
16 | K | LEDユニットの陰極 |
