詳細情報 |
|||
LCD のタイプ: | 穂軸 | 偏光子モード: | 半透過型 |
---|---|---|---|
表示モード: | 肯定的 | 視野角: | 6'時計 |
保存温度範囲: | -20--+60℃ | 背部ライト: | 白い LED のバックライト |
ハイライト: | STN 液晶モジュール,モノクロLCD表示モジュール |
製品の説明

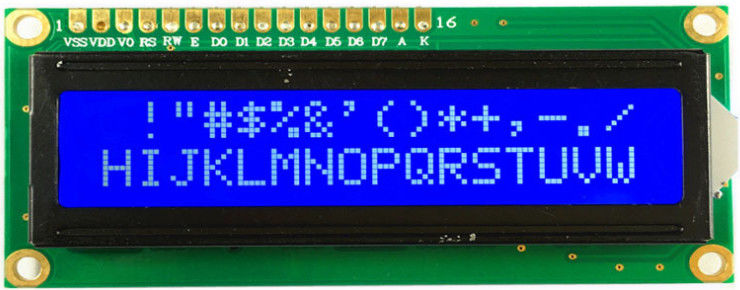

16 x 2 STNの肯定的な灰色LCDモードのドット マトリクス文字STN LCDの表示
STNの否定的な青LCDモード、6時の観覧の方向、正常な温度較差(作動の臨時雇用者の16x2ドット マトリクス文字LCDモジュールの表示:0°Cへの50°Cの貯蔵の臨時雇用者:60°C)への-20°C、および白いLEDのバックライト。それにより暗い環境のために適したtransmissive偏光子があります。このプロダクトは1/16の義務の船上に組み立てられた破片およびコントローラーIC S6A0069または等量です。インターフェイスの種類は平行です。これはISO標準およびプロシージャと製造されたROHS迎合的なプロダクトです。
指定
- 特性の数:16の特性X 2ライン
- 特性のテーブル:英国ヨーロッパ(データ用紙のRS)
- モジュール次元:80.0mm x 36.0mm x 13.2mm (MAX)
- 眺め区域:66.0 x 16.0 mm
- 作用面積:56.2 x 11.5 mm
- 点のサイズ:0.56 x 0.66 mm
- ドット ピッチ:0.60 x 0.70 mm
- 特性サイズ:2.96 x 5.46 mm
- 文字ピッチ:3.55 x 5.94 mm
- LCDのタイプ:STNの青い陰性、Transmissive
- 義務:1/16
- 眺めの方向:広い視野角
- バックライトのタイプ:白いLED
- 迎合的なRoHS:無鉛
- 実用温度:-20°Cへの+ 70°C
破片板はマザーボードに直接ワイヤーで縛られる破片です。破片は通常エポキシのコーティングで覆われますまたはそれを方法脱熱器保護する、また損傷から破片およびワイヤーを保護する樹脂は。これは」glopトップの言葉が「どこにから来るかです。それは電子包装の費用効果が大きい方法ですが、不利な点は方法ソケットにはめられた破片の缶破片がdesolderingことを取り替えることができないことです。穂軸は少し物理的な空間を脱熱器がする方法要求するので小さいサーキット ボードで普及しています。
この製品の詳細を知りたい
