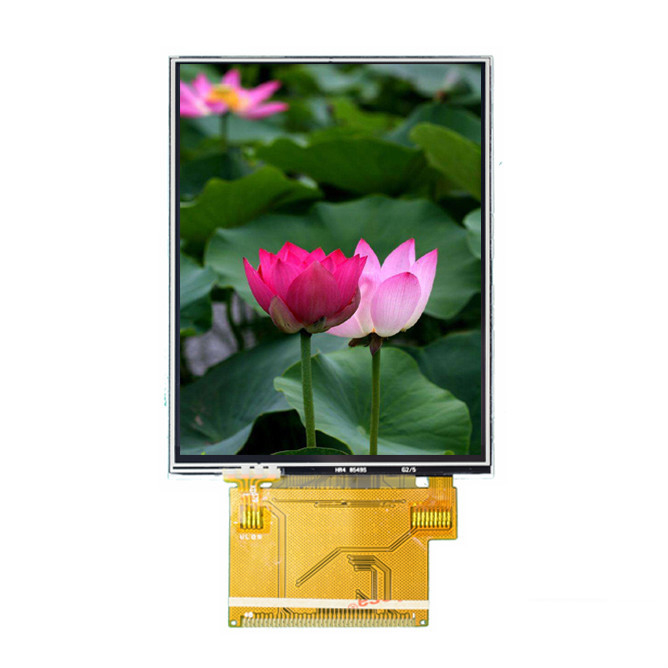

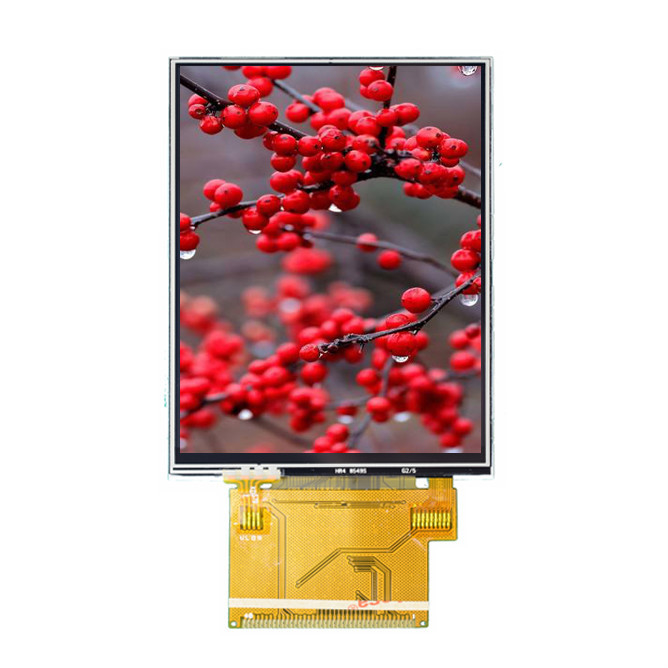

2.8インチTFT Lcdモジュールのタッチ画面の決断240 * 320ドット マトリクスSPIインターフェイス表示モジュール
商品の詳細:
| 起源の場所: | トンコワン、中国 |
| ブランド名: | Fangsheng |
| 証明: | ISO9001:2015 |
| モデル番号: | TFT2806N03JPY-14P |
お支払配送条件:
| 最小注文数量: | 50 |
|---|---|
| 価格: | USD 5.6 - 6.5/ Piece |
| パッケージの詳細: | プラスチック・バッグ+まめ+泡の箱+カートン |
| 受渡し時間: | 3 ～ 5 営業日 |
| 支払条件: | L/C、T/T、D/A、D/P、paypal ウェスタン・ユニオン |
| 供給の能力: | 200Kセット/月 |
|
詳細情報 |
|||
| 決断: | 240 * 320 | サイズ: | 2.8インチ |
|---|---|---|---|
| 見る方向: | 6時 | TFTモード: | Transmissive TFT |
| 輪郭のサイズ: | 50のmm * 69.20 mm * 2.3 mm T | 明るさ: | 280 CD/M2 |
| ハイライト: | lcd monitor module,tft lcd touchscreen display |
||
製品の説明
2.8インチTFT Lcdモジュールのタッチ画面の決断240 * 320ドット マトリクスSPIインターフェイス表示モジュール
A. Specifications:
|
項目
|
目次
|
記述
|
|
1
|
製品名
|
2.8インチTFT 240RGB X 320 Lcdモジュール
|
|
2
|
モジュールのサイズ
|
50のmm * 69.20 mm * 2.30 mm T
|
|
3
|
決断
|
240 * 320
|
|
4
|
インターフェイス
|
SPI
|
|
5
|
タッチ パネルのタイプ
|
抵抗または外に、CAPACTIVE
|
|
6
|
インターフェイスの種類
|
16かまれたMCU
|
|
7
|
色
|
65K
|
|
8
|
コントローラー/運転者
|
ST7789V
|
| 9 | 光源 | 4つの白いLEDs並行して |
私達の利点:
1 . 工場直接価格。
2 . 良質。
3. 5日以内の速い船積み。
4。在庫のため、moq無し、1pc ok。小さい順序の歓迎。
5.オンライン支払。
6.サポート7日の払い戻し。
7。販売サービスの後24時間/7日
私達の証明書:
1. GB/T19001-2016 idt ISO9001:2015年
2. セリウム及びROHS
3. LCD表示のSGS
TFT2806N03JPY-14PはSPIインターフェイスが付いている240 * 320の点Lcdモジュールである。
B. Product Applications:
C. Structure Diagram:
ピン定義:
プロダクトはリストする
| 項目 | サイズのインチ | 点フォーマット | A.A. （mm） | 輪郭のサイズ（mm） |
対照 （Cr） |
バックライト | 明るさ | インターフェイス | パネル | コントローラー | タッチ パネル | 視野角 | コメント |
| 1 | 1.44 | 128xRGBx128 | 25.5x26.5 | 32.36x38.0x2.6 | 500 | 1LED | 240 | SPI | CPT | ST7735S | CPT | 6:00 | 10pin |
| 2 | 1.77 | 128xRGBx160 | 28.03*35.04 | 34.70x46.7x2.5 | 500 | 2LED | 320 | 8bits平行 | CPT | ST7735S | CPT | 6:00 | 20pin |
| 3 | 2 | 176xRGBx220 | 31.68x39.60 | 37.68X51.30X2.23 | 500 | 3LED | 180 | 8bits平行 | HSD | ILI9225G | - | 12:00 | 20pin |
| 4 | 2.3 | 320xRGBx240 | 46.75x35.06 | 51.0X45.8X2.3 | 500 | 4LED | 280 | SPI | TM | ILI9342C | 6:00 | 14pin | |
| 5 | 2.36 | 480X234 | 48.00x35.69 | 55.2x44.75x2.9 | 250 | 2LED | 250 | 8bits RGB | CPT | OTA5182A | 6:00 | 40pin | |
| 6 | 2.4 | 240xRGBx320 | 36.72x48.96 | 42.72x60.26x2.46 | 250 | 4LED | 200 | 8bits80平行 | CMO | ILI9341V | RTP | 6:00 | 37pin |
| 7 | 2.7 | 240xRGBx320 | 54.00x40.50 | 62.60x45.70x2.45 | 400 | 4LED | 350 | 8bits RGB | CPT | ILI9341V | RTP | 3:00 | 40pins |
| 8 | 2.83 | 240xRGBx320 | 43.2X57.6 | 50X69.2X2.4 | 500 | 4LED | 250 | 8/16bits平行 | TM | ILI9341V | 6:00 |
37pin、 販売した |
|
| 9 | 3.5 | 320xRGBX480 | 48.96X73.44 | 54.66X82.9X2.1 | 500 | 6LED | 380 | 18bits RGB+SPI | HSD | ST7796S | RTP | 6:00 |
45pin、 コネクターのタイプ |
| 10 | 4.3 | 480xRGBX272 | 95.04X53.856 | 105.5X67.2X4.2 | 500 | 2x5LED | 350 | 24bits RGB | CMO | HX8257A - C | RTP/CTPを使って | 6/IPS | 40pinコネクター |
| 11 | 5 | 800xRGBX480 | 108x64.8 | 120.7x75.8x4.3 | 400 | 2x6LED | 480 | 24bits RGB | TM | HX8664B+ | RTP/CTPを使って |
12:00 /IPS |
40pin |
| 12 | 5.7 | 640xRGBX480 | 115.2X86.4 | 127.0X98.4X7.0 | 250 | 3x7LED | 700 | 18bits RGB | CMO | HX8250A+ | RTP/CTPを使って | 6/IPS | 40pin |
| 13 | 6.2 | 800xRGBX480 | 137.52x77.23 | 155.2X88.2X6.5 | 600 | 3x6LED | 250 | 24bits RGB | HSD |
ILI6123H+ ILI5480 |
RTP/CTPを使って | 6/IPS | 60pin |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 154.08x85.92 | 164.9X100X7.2 | 500 | 7x3LED | 350 | 24bits RGB | Innolux |
HX8264+ HX8664、X8282 |
RTP/CTPを使って |
12:00 /IPS |
50pin |
| 15 | 8 | 800xRGBx600 | 162.0x121.5 | 183.0x141.0x6.2 | 500 | 9x3LED | 500 | 24bits RGB | Innolux | TBD | RTP/CTPを使って |
12:00/ IPS |
50pin |
| 16 | 10.1 | 1024xRGBx600 | 222.72x125.28 | 235.0x143.0x5.0 | 600 | 13x3LED | 450 | LVDS | CPT |
HX8696+ HX8282 |
RTP/CTPを使って |
12:00 /IPS |
40pinコネクター |
